レーザー改質・エッチング加工用およびCO2レーザー加工用の大型TGVガラスコア基板を開発

～無機コア基板ビジネスの本格展開に向け、ラインナップを拡充～



　日本電気硝子株式会社（本社：滋賀県大津市、社長：岸本暁）は、次世代半導体パッケージ向け基板材料として、レーザー改質・エッチング加工※1に対応した大型TGV（Through Glass Vias）※2ガラスコア基板と、CO2レーザー加工に対応した大型TGVガラスコア基板を新たに開発しました。このうち、レーザー改質・エッチング加工対応品についてはサンプル提供を開始し、自社設備でTGV加工を施した515×510mmサイズの基板と、未加工（TGV加工なし）の原板の2種類を用意します。
　今回の開発により、当社は無機コア基板（GCコア(R)、ガラスコア）のラインナップをさらに拡充し、多様化する顧客ニーズに全方位で応えてまいります。

[画像1: https://prcdn.freetls.fastly.net/release_image/74162/33/74162-33-f2586243622206910e3056a3cc81f76c-1581x2700.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]

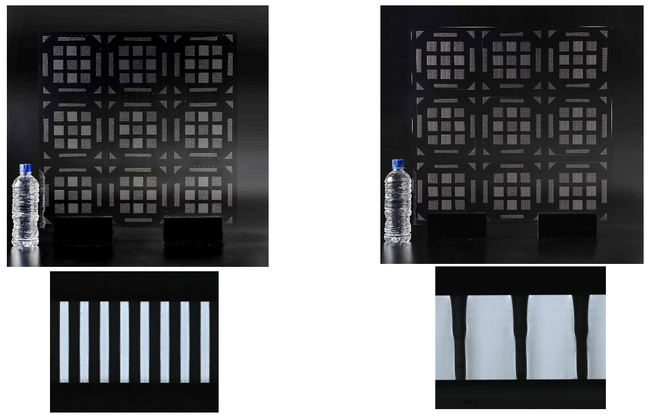

レーザー改質・エッチングによるガラス基板写真（上）とその断面写真（下）（基板厚み0.4mm、穴径Φ50µm）
[画像2: https://prcdn.freetls.fastly.net/release_image/74162/33/74162-33-7ac57d2f379e046bb1ea856ad67b8b54-1558x2700.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
CO2レーザーによるガラス基板写真（上）とその断面写真（下）（基板厚み0.5mm、穴径Φ90µm）

※1 レーザー改質・エッチング：レーザー照射によりガラスにビア状の「改質部」を形成した後で薬液処理を行う加工方法。この改質部が薬液に対して選択的に反応するため、微細なビア加工が可能になる。
※2 TGV（Through Glass Vias）：ガラス基板に形成される微細な貫通穴（微細貫通穴、ビアと同義）。コア基板では主に電気的接続を目的として使用される。

■開発の背景
　AI技術の進化やデータセンターの拡大により、半導体はますます高性能・高密度化が求められています。チップレット技術※3の普及とパッケージ基板※4の大型化により、平坦性・高絶縁性・高剛性を兼ね備えた無機コア基板のニーズが高まっています。
　当社は世界トップクラスの特殊ガラスメーカーとして、無機コア基板分野に注力し、先端材料の開発を進めてまいりました。これまで、CO2レーザーによるビア加工を施したGCコア(R)やガラスコア基板を独自に開発し、多くのお問い合わせをいただいております。
　一方、レーザー改質・エッチングによるTGV加工のニーズも増加しており、当社では2020年より、ガラス材料の開発とサンプル提供にも取り組んできました。今回、レーザー改質・エッチングに最適な新材質を開発するとともに、TGV付きガラスコア基板の大型サイズ（515×510mm）のサンプル提供体制を整備しました。レーザー改質・エッチング加工およびCO2レーザー加工の双方に対応する製品を揃えることで、今後の多様な市場ニーズに柔軟かつ迅速に対応できる体制を構築しています。

※3: チップレット技術：従来の単一チップ構成に代わり、複数の小型チップ（チップレット）を1つのパッケージ内に集積して高性能化・柔軟性を実現する半導体実装技術。
※4: パッケージ基板：半導体チップと電子回路基板との間を接続する中間基板。電気的接続や熱拡散、機械的支持などを担う。

■今後の展望
　当社は、2024年に発表したCO2レーザー対応の無機コア基板の開発を引き続き推進し、2028年の量産開始を目指しています。また今回のレーザー改質・エッチング対応基板の提供開始を機に、さらなる顧客評価を得て、無機コア基板市場でのプレゼンス強化を図ってまいります。

■出展予定
　今回開発した無機コア基板は「電子機器トータルソリューション展2025（JPCA Show 2025）」に出展予定です。

展示会名：電子機器トータルソリューション展2025（JPCA Show 2025）
会　　期：2025年6月4日（水）～6月6日（金）
会　　場：東京ビックサイト
小間番号：7F-03
展示会招待券（無料）の申込みサイト： https://f-vr.jp/jpca/jpca25/


CO2レーザー加工とレーザー改質・エッチングの比較
