パッケージサイズ30％削減、双方向TVS発売

～車載ECU保護用回路の小型化に貢献～

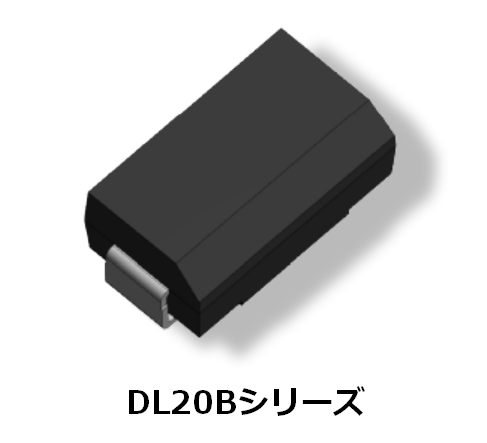

新電元工業株式会社は、車載ECUなどのサージ保護向けに、車載信頼性規格AEC-Q101に準拠した双方向TVS「DL20Bシリーズ」の認定評価用サンプルの提供を開始しました。パッケージサイズを30%削減し、23V～27Vの幅広い耐圧で４機種を製品化しました。



[画像1: https://prtimes.jp/i/63577/48/resize/d63577-48-4d36bf2d8109abfcd6a2-0.png ]

近年の車載ECUは機能の増加と複雑化により消費電力が増加しています。以前はECU保護のための逆接防止素子には一般整流ダイオードが使用されていましたが、最近では高効率化を図るためにショットキーバリアダイオードや、MOSFET、理想ダイオードなどを使った回路構成への移行が進んでいます。このような回路構成では、サージ保護および損失削減の観点から、正負サージを1素子で吸収できる双方向TVSの需要が拡大しています。その中でも車載ECU増加によるスペースの制約が顕著であるため、コンパクトな双方向TVSが求められています。

今回開発した双方向TVS「DL20Bシリーズ」はこのような市場ニーズに対応します。本製品は他社同等品と比較し、パッケージサイズを30％削減したことで、機器の小型化・省スペース化に貢献します。
また幅広い耐圧のラインアップを用意しているため、対応する規格に適した製品を選定できます。品質レベルは車載信頼性規格AEC-Q101に準拠します。

■特長
(1)パッケージサイズを30％削減
他社同等品と比較し、パッケージサイズを30％削減することで機器の小型化に貢献
[画像2: https://prtimes.jp/i/63577/48/resize/d63577-48-ee62fc20a1ee02074df7-1.png ]


(2)アノード・カソード両端子にガルウィング構造を採用
基板応力緩和とリード先端部メッキ処理により高信頼性実装を実現
[画像3: https://prtimes.jp/i/63577/48/resize/d63577-48-13a78b5f2b347fff1f60-2.png ]

(3)車載品質
車載信頼性規格AEC-Q101準拠

(4)片方向TVSと同様パッケージを使用
回路変更により片方向TVSから双方向TVSへ置き換える際も、基板パターンの変更が不要

(5)幅広い耐圧のラインアップを用意
23V～27Vの幅広い耐圧により、対応する規格に適した製品を選定可能

■用途例
車載ECU過電圧サージ対策（ISO7637-2）

■製品仕様
[画像4: https://prtimes.jp/i/63577/48/resize/d63577-48-8789f1414b056569545e-3.png ]


■発売時期
2023年12月予定
