ダクターチャンネル(R)の穴あけ作業から、墨出し工程を一掃！「TMDパンチャーゲージ DPG-TMD」を新発売

大型施設の電気工事現場における、穴あけ作業を効率化



精密測定機器メーカーの新潟精機株式会社（本社：新潟県三条市、代表取締役：五十嵐利行）は、TomiDen株式会社（本社：群馬県高崎市、代表取締役：富澤貴弘）との共同開発により、電気工事業向けの新製品「TMDパンチャーゲージ」を開発、2026年4月より販売開始いたしました。
本製品は、ダクターチャンネル(R)への穴あけ作業において、墨出しなしで端面から素早く・正確に位置決めできる専用ゲージです。実用新案登録済み（登録番号：第3254976号）の独自構造により、現場での大幅な作業時間短縮を実現します。

[画像1: https://prcdn.freetls.fastly.net/release_image/62500/6/62500-6-5dc6a9c4766f63312085595bc7be3b0d-2400x1200.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]


■ 主な用途
- ダクターチャンネル(R) の穴あけ位置決め
- 工場、プラント、商業施設、オフィスビルなど大型施設での大量施工

■ 開発背景
電気工事の現場では、工場・商業施設・ビルなどに大量のダクターチャンネル(R)を施工する場面が数多くあります。こうした長尺部材への穴あけは、従来、位置合わせとケガキに時間と手間がかかる作業でした。TomiDen株式会社様からの開発要望を受け、新潟精機はこの課題を解決する専用ゲージの開発に着手いたしました。
[画像2: https://prcdn.freetls.fastly.net/release_image/62500/6/62500-6-c90e6de857e0194a472148ff87f709da-1500x1150.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]

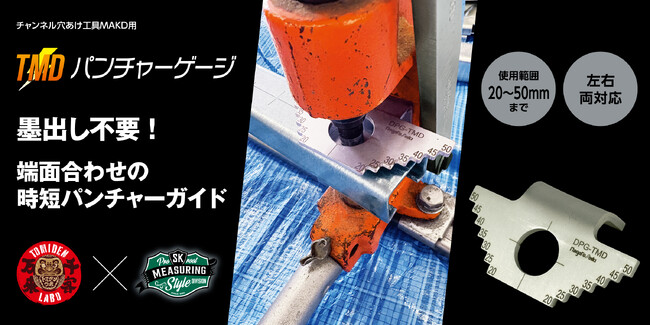

TMDパンチャーゲージ DPG-TMD
[画像3: https://prcdn.freetls.fastly.net/release_image/62500/6/62500-6-14f853fc9f33ed6e3f0abc5a0fce4639-2025x2700.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
墨出し不要で直接穴あけが可能

■ 製品の特長
【1】墨出し（ケガキ）不要で穴あけが可能
従来行っていた墨出し作業を、本製品を使用することで丸ごとカット。ゲージ端面に合わせるだけで位置が決まるため、測定不要で穴あけを素早く・繰り返し行うことができ、大量施工の現場で威力を発揮します。
【2】20mm～50mmまで5mmピッチで正確に位置決め
端面から20mm～50mmまで、5mm飛びの7段階で穴位置を簡単にセットできます。複数の段差を設けた独自構造により、ダクターチャンネル(R)の穴あけ位置決めに対応します。
【3】ネグロス電工社製「チャンネル穴あけ工具 MAKD」に取り付けて使用
ネグロス電工社製の「チャンネル穴あけ工具 MAKD」に取り付けて使用します。工場・プラント、倉庫・物流施設、商業施設・大型店舗、ビル・オフィスビルなど、ダクターチャンネル(R)を大量に施工する電気工事現場で使用することにより、施工時間を大幅に短縮することが可能となります。
【4】利き手を問わず同じように使える
左右対称に配置された段差形状で、左右両方向からの挿入に対応。利き手に関わらずすべての作業者が同じ手順で使用できます。
[画像4: https://prcdn.freetls.fastly.net/release_image/62500/6/62500-6-06fc4b3188dce1c2d3a368755ccc2978-3900x3344.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
ネグロス電工社製「チャンネル穴あけ工具 MAKD」に取り付けて使用
[画像5: https://prcdn.freetls.fastly.net/release_image/62500/6/62500-6-510f97fa1a1d6c0ae6210daa26f2ab9b-2700x2700.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
対称形状で左右両方向の挿入に対応

■ 製品仕様
[表1: https://prtimes.jp/data/corp/62500/table/6_1_2567bef3e4485fe040435153d46ddbf8.jpg?v=202604300215 ]
■ 知的財産権
[表2: https://prtimes.jp/data/corp/62500/table/6_2_c7da9dbd05c3f3b6b41cfd3e0403feb8.jpg?v=202604300215 ]
※「ダクターチャンネル(R)」はネグロス電工株式会社の登録商標です。
【新潟精機株式会社について】
新潟精機株式会社<https://www.niigataseiki.co.jp/>は、精密測定工具の製造・販売・校正を主力事業とする創業66年を迎えた測定工具メーカーです。
長年培った精密測定技術を活かし、幅広い分野で事業を展開しています。
近年では建築業に携わる方々と繋がりを拡げ、「当たり前」を疑う視点で職人様の声を直接収集し、製品開発を行っています。

【所 在 地】新潟県三条市林町1丁目22番17号
【代 表 者】代表取締役 社長 五十嵐利行
【設 立】1960年（昭和35年）8月3日
